GTJ10系列PCB引脚式超小型稳压直流固态继电器

一、 产品概述

产品构成的描述及结构特点（结构概要说明）：

本产品由接线系统，电子控制系统，半导体开关器件系统，绝缘系统四部分组成。

（1）接线系统，由直流控制电压输入引脚，稳压直流电压输出引脚构成。

（2）电子控制系统由输入控制电路，光电耦合与电隔离电路构成。

（3）半导体开关器件与散热系统由晶体三极管和PBT外壳构成。。

（4）绝缘系统由环氧树脂，PBT外壳构成。

（5）产品型号及约定发热电流： GTJ10-1~3A

（6）框架绝缘材料名称及编号：  PBT201G30-202

（7）外形尺寸： 长×宽×高 29.5×15.5×14.5mm(不含引脚长度）

二、产品型号

GTJ10-1~3A

三、固态继电器参数

   输入参数 (Input data)

(1) 输入控制电压（Input control voltage）:      3~12VDC

(2) 输入关断电压（Input off voltage）:     1VDC

(3) 输入开启电流（Input on voltage）:    5 mA

(4) 输入控制电流（Input control current）:     <25 mA

输出参数 （Output data）

（1）额定工作电流（Rated operational current）:  1~3A

（2）额定工作电压 (Rated operational voltage) :  12-210VDC（随着额定工作电压的上 升，额定工作电流随之下降）

(3) 通态压降(UON):    ≤1.3VDC

(4) 断态漏电流(IOFF):    < 5mA

(5) 工作温度范围（Topr）: -30～+80℃

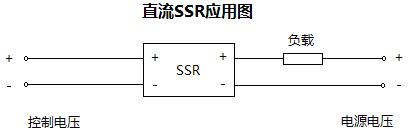

四、固态继电器电路应用图

五、注意事项

根据负载性质及负载额定电流固态继电器******输出电流参考值，进行如下选取：

1、 阻性负载：固态继电器******输出电流应为负载额定电流的2倍以上。

2、 感性负载：固态继电器******输出电流应为负载额定电流的3倍以上。

3、 若负载电流变动较大，选取固态继电器时，电流倍数适当增加。

4、 保证整个运行过程中，负载实际工作电流不能超过固态继电器的额定电流。

5、 为了防止负载短路导致固态继电器损坏，建议在负载回路中串入快熔丝。

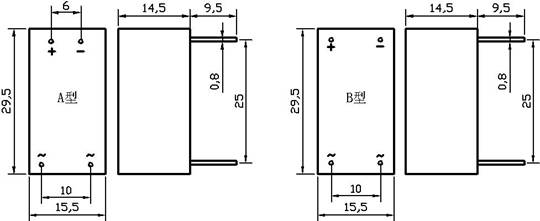

六、外形尺寸图

点击下载：

GTJ10系列PCB引脚式超小型稳压直流固态继电器规格书.pdf
